Normes de sécurité des rampes en verre : États-Unis et Canada comparés

14 min de lecture

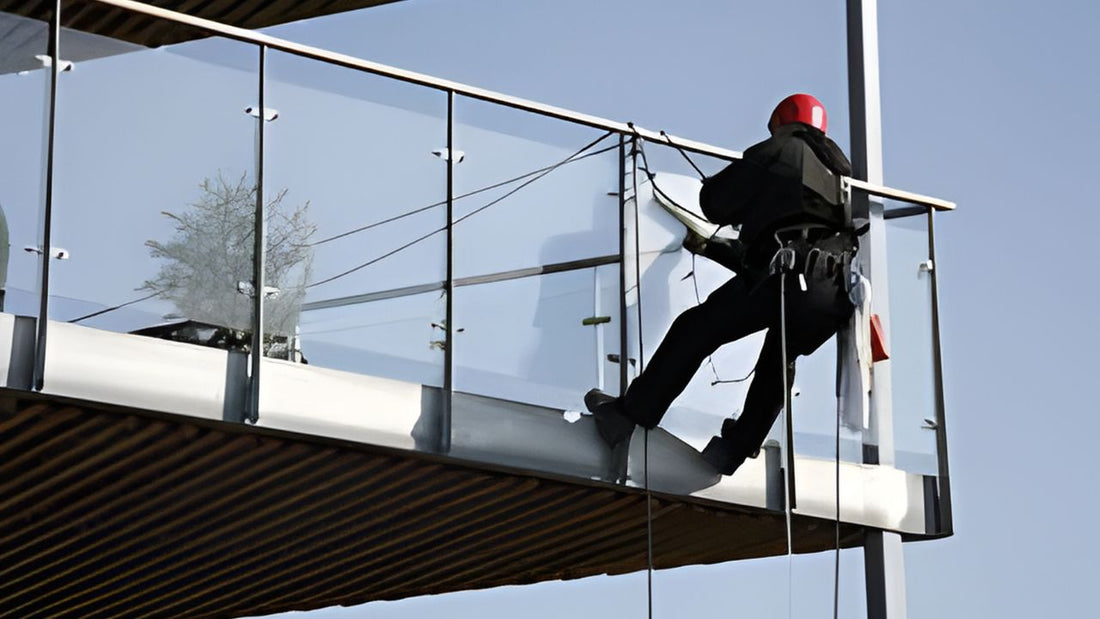

Glass Railing Compared Safety Standards
Sur cette page
  1. Pourquoi les normes de sécurité des rampes en verre sont importantes
  2. Aperçu des codes américains régissant les rampes en verre (IBC)
  3. Aperçu des codes canadiens régissant les rampes en verre (NBC)
  4. Principales différences entre les normes américaines et canadiennes
  5. Points de convergence des normes
  6. Méprises courantes sur la conformité aux codes
  7. Choisir le bon système pour votre projet
  8. Prêt à prescrire en toute confiance ?

Lorsqu’un propriétaire à Seattle choisit une rampe en verre pour une terrasse sur le toit et qu’un entrepreneur à Vancouver sélectionne le même produit pour le balcon d’un immeuble résidentiel situé à seulement deux heures de route au nord, tous deux travaillent avec un verre qui semble presque identique. Pourtant, les cadres réglementaires régissant ces installations diffèrent sensiblement. Comprendre les normes de sécurité des rampes en verre auxquelles les projets aux États-Unis et au Canada doivent se conformer n’est pas une simple question de rigueur administrative : c’est un véritable enjeu de sécurité qui détermine chaque décision de conception, de l’épaisseur du verre à l’espacement des montants, en passant par la hauteur des rampes.

Ce guide présente les deux cadres réglementaires côte à côte, met en évidence leurs points communs et explique les réelles différences pour les terrasses, les balcons, les escaliers et les clôtures de piscine en Amérique du Nord.

Pourquoi les normes de sécurité des rampes en verre sont importantes

Les systèmes de rampes en verre occupent une place particulière parmi les matériaux de construction : leur aspect léger et transparent peut amener les clients et même les constructeurs expérimentés à sous-estimer les exigences d’ingénierie structurelle qu’ils impliquent. Un panneau de verre constituant une rampe de 42 pouces de haut doit résister aux charges latérales, aux charges ponctuelles et aux impacts occasionnels causés par des personnes, des meubles ou des objets tombant. Lorsque ces charges ne sont pas correctement prises en compte, les conséquences peuvent être graves.

Les États-Unis et le Canada ont tous deux consacré des efforts considérables à la normalisation de ces exigences, mais l’ont fait par le biais d’organismes distincts. Savoir comparer les codes régissant les rampes en verre de ces deux systèmes permet d’éviter des refontes coûteuses, des échecs lors des inspections et, surtout, des installations dangereuses.

Aperçu des codes américains régissant les rampes en verre (IBC)

Aux États-Unis, la référence principale pour la construction commerciale et résidentielle multifamiliale est le Code international du bâtiment (IBC), publié par l’ International Code Council. Les projets résidentiels unifamiliaux relèvent généralement du Code international du bâtiment résidentiel (IRC), qui comporte de nombreuses dispositions similaires à celles de son homologue commercial, mais qui est organisé différemment pour les applications de moindre envergure.

Principales dispositions de l’IBC relatives aux rampes en verre

Selon l’IBC, le verre utilisé dans les rampes et les rampes doit répondre aux exigences de la section 2407. La spécification exige du verre de sécurité, les produits conformes les plus courants étant le verre entièrement trempé ou le verre feuilleté répondant à la norme ANSI Z97.1 ou à la norme CPSC 16 CFR 1201. L’épaisseur du verre pour les panneaux d’un système à cadre commence généralement à 3/8 de pouce (environ 10 mm) pour le verre trempé, de nombreux systèmes sans cadre conçus par des ingénieurs exigeant des panneaux de 1/2 pouce (12 mm) ou de 5/8 de pouce (15 mm) selon la portée et la configuration des montants.

Selon l’IBC, la hauteur des rampes doit être de 42 pouces pour les espaces dont le plancher se trouve à plus de 30 pouces du sol dans les bâtiments commerciaux. Pour les applications résidentielles relevant de l’IRC, le seuil est fixé à 36 pouces pour les terrasses situées à moins de 30 pouces au-dessus du niveau du sol, tandis que des hauteurs de 36 à 42 pouces sont requises au-delà, selon la juridiction. La résistance aux charges est codifiée à un minimum de 200 livres de charge concentrée appliquée en tout point le long de la main courante, ainsi qu’à une charge de remplissage de 50 livres par pied linéaire.

Les normes  ASTM International apparaissent fréquemment aux côtés des exigences de l’IBC, en particulier l’ASTM E2353 pour les systèmes de rampes en verre et l’ASTM E1300 pour la détermination des charges sur le verre structurel. Les prescripteurs doivent également noter que les lignes directrices de l’ American Wood Council déterminent les exigences relatives aux montants et aux éléments structurels lorsque des cadres en bois supportent des panneaux en verre.

Le verre feuilleté et le verre trempé se comportent très différemment en cas de rupture. Comprendre celui que le code exige, et pourquoi, est essentiel pour une installation sécuritaire de rampe en verre.

Aperçu des codes canadiens régissant les rampes en verre (NBC)

Au Canada, le document de référence pour la plupart des types de bâtiments est le Code national du bâtiment du Canada (CNB), administré par le Conseil national de recherches et adopté par chaque province et territoire avec des modifications provinciales. La comparaison de la sécurité des rampes en verre du CNB avec celle de son homologue américain révèle à la fois des objectifs communs et des priorités techniques distinctes.

Principales dispositions du CNB relatives aux rampes en verre

Le CNB traite du verre dans les rampes principalement dans la Division B, partie 9, pour les habitations et les petits bâtiments, et dans la partie 3, pour les bâtiments plus vastes. Les exigences relatives au verre de sécurité sont conformes aux normes CAN/CGSB-12.1 (verre trempé) et CAN/CGSB-12.11 (verre feuilleté), qui sont les normes canadiennes approximativement équivalentes aux références ANSI citées dans l’IBC.

Selon le CNB, l’épaisseur du verre suit des minimums similaires, le verre trempé de 10 mm constituant une limite inférieure pratique pour les systèmes à cadre, et le verre de 12 mm ou 15 mm pour les systèmes sans cadre ou semi-sans cadre selon la portée. Au Canada, la hauteur des rampes est généralement fixée à 1 070 mm (42 pouces) pour les zones où la hauteur de chute dépasse 600 mm (environ 24 pouces), ce qui rapproche les exigences résidentielles et commerciales par rapport à la distinction IBC/IRC aux États-Unis. Les exigences de charge du CNB stipulent une charge concentrée horizontale de 1,5 kN (environ 337 lb) et une charge uniforme de 0,5 kN/m, ce qui est légèrement supérieur à la valeur de référence de l’IBC.

L’adoption provinciale ajoute un niveau de complexité supplémentaire. La Colombie-Britannique, l’Ontario, l’Alberta et le Québec maintiennent chacun leurs propres codes du bâtiment qui font référence au CNB, mais incluent des modifications locales. Les entrepreneurs et les concepteurs travaillant au Canada doivent toujours vérifier le code provincial applicable en plus des exigences de base du CNB. Pour un aperçu complet des exigences propres à chaque juridiction, la ressource sur les codes du bâtiment pour les rampes en verre de Glass Railing Store propose une ventilation détaillée organisée par région.

Principales différences entre les normes américaines et canadiennes

Spécification États-Unis (IBC/IRC) Canada (CNB)
Hauteur minimale de la rampe (commercial) 42 po (1 067 mm) 1 070 mm (~42 po)
Hauteur minimale de la rampe (résidentiel) 36 po (IRC) pour les terrasses de moins de 30 po 1 070 mm pour les chutes de plus de 600 mm
Charge concentrée horizontale 200 lb (0,89 kN) ~337 lb (1,5 kN)
Charge uniforme de remplissage 50 lb/pi linéaire 0,5 kN/m (~34 lb/pi linéaire)
Norme de sécurité du verre ANSI Z97.1 / CPSC 16 CFR 1201 CAN/CGSB-12.1 / CAN/CGSB-12.11
Épaisseur trempée min. typique (avec cadre) 3/8 po (10 mm) 10 mm
Juridiction du code Adoption de l’IBC/IRC par l’État Adoption du CNB par la province


Exigences relatives au type de verre

Les deux codes acceptent le verre entièrement trempé et le verre feuilleté comme principales options de vitrage de sécurité. La comparaison entre l’IBC et le CNB pour les rampes en verre révèle une différence subtile mais importante dans le traitement du verre feuilleté. Le CNB accorde une importance quelque peu plus grande au système de rampe en verre sans cadre feuilleté en raison de ses propriétés de rétention après rupture : lorsque le verre feuilleté se brise, l’intercalaire maintient les fragments en place, préservant ainsi une barrière physique. Le verre trempé, bien qu’il soit beaucoup plus résistant avant la rupture, se brise en petits cubes qui n’offrent aucun avantage structurel résiduel.

Pour les clôtures de piscine et les applications côtières où un panneau défaillant doit conserver sa position jusqu’à son remplacement, le verre feuilleté est fortement recommandé par les deux codes, mais les codes provinciaux canadiens dans les régions à forte fréquentation ou présentant des classifications de danger spécifiques peuvent l’exiger explicitement.

Exigences de charge

La charge concentrée plus élevée du CNB (1,5 kN contre 0,89 kN) a un impact tangible sur le choix du matériel. Les canaux de base, les fixations d’écartement et les profondeurs d’ancrage des montants doivent tous être conçus pour la charge déterminante. Un système conçu selon les minimums de l’IBC pourrait ne pas suffire pour une installation canadienne sans être repensé, même si les spécifications du verre sont identiques. Il s’agit de l’un des aspects les plus déterminants de la différence entre les normes américaines et canadiennes pour les rampes en verre.

Réglementation sur la hauteur

La distinction américaine concernant la hauteur des rampes résidentielles, où l’IRC autorise des rampes de 36 pouces dans certains scénarios résidentiels, crée une divergence pratique avec la norme canadienne plus uniforme de 1 070 mm. Cela signifie qu’une rampe de terrasse résidentielle en verre dans une juridiction américaine pourrait légalement être de six pouces plus courte que son équivalent canadien. Pour les concepteurs travaillant sur des projets transfrontaliers ou prescrivant des systèmes modulaires, concevoir selon la hauteur canadienne plus stricte permet d’éviter entièrement cette ambiguïté.

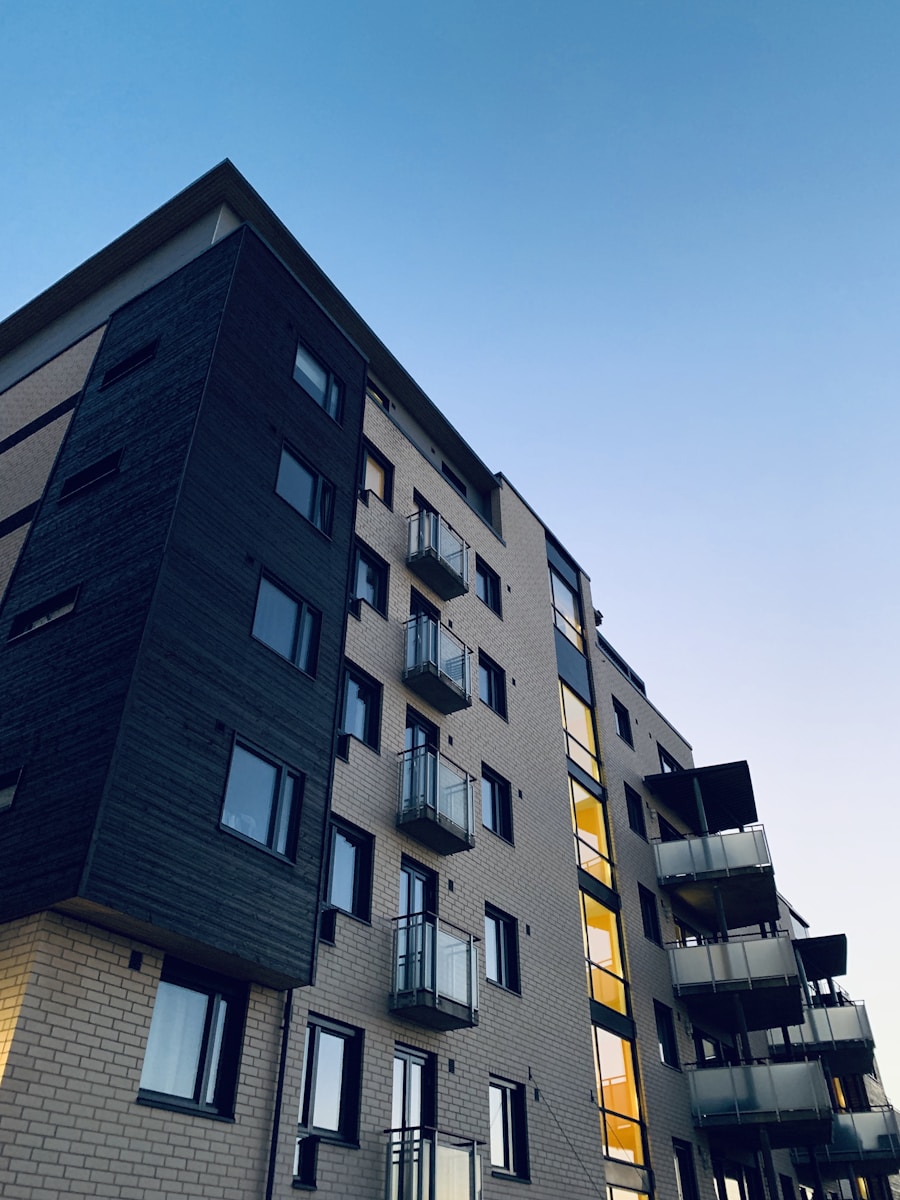

Les systèmes de rampes en verre commerciaux dans les environnements à fort achalandage doivent répondre à des exigences de charge et de hauteur plus strictes selon l’IBC et le CNB.

Points de convergence des normes

Malgré la séparation institutionnelle, la comparaison de la sécurité des rampes en verre entre les deux pays révèle des points communs substantiels. Les deux codes exigent du vitrage de sécurité. Tous deux reconnaissent les mêmes types de verre de base : trempé et feuilleté. Tous deux imposent des hauteurs de rampes comprises entre 36 et 42 pouces pour la grande majorité des applications. Tous deux exigent que les panneaux de remplissage en verre résistent aux charges horizontales sans s’appuyer sur la main courante pour leur support structurel principal dans de nombreuses configurations sans cadre.

Cette convergence reflète la réalité plus large selon laquelle les deux pays s’appuient sur le même ensemble de recherches en ingénierie, de science des matériaux et de méthodologies d’essai. Les normes d’essai  ASTM International utilisées pour qualifier les produits aux États-Unis sont reconnues et parfois directement adoptées par les ingénieurs canadiens, et inversement. Pour une comparaison des normes de rampes en verre au niveau du produit, un panneau conforme aux exigences de l’IBC se trouve fréquemment dans la plage de conformité du CNB, bien que l’ingénierie du matériel et des raccordements puisse nécessiter un ajustement.

Méprises courantes sur la conformité aux codes

Une distinction essentielle : La conformité au code s’applique à l’ensemble du système assemblé, et non pas seulement au panneau de verre. Un panneau conforme au code monté sur un canal de base non conforme et fixé à une solive de rive de terrasse sous-dimensionnée constitue une installation non conforme, quelles que soient les spécifications du verre.

L’une des idées fausses les plus persistantes est qu’un produit portant la mention « verre de sécurité trempé » est automatiquement conforme au code pour toute application. Le verre lui-même doit répondre à la norme de vitrage de sécurité, mais le système comprenant le canal de base, les fixations, les montants et les raccordements structurels doit être conçu pour résister aux charges spécifiées. C’est pourquoi les essais de charge réalisés par un tiers et les documents d’ingénierie estampillés sont si importants pour les projets faisant l’objet d’un permis.

Une autre erreur courante consiste à considérer l’IBC comme une norme nationale unique qui s’applique uniformément aux États-Unis. Chaque État adopte l’IBC selon son propre calendrier et avec des modifications locales. La Californie, la Floride et New York ont chacune leurs propres variations qui affectent tout, des exigences de charge au vent aux dispositions spécifiques relatives au vitrage. De même, aucune province canadienne n’adopte simplement le CNB tel quel. Les modifications locales sont la règle, et non l’exception, dans les codes nord-américains régissant les rampes en verre.

Choisir le bon système pour votre projet

Pour les propriétaires, les entrepreneurs et les concepteurs qui doivent composer avec la différence entre les normes américaines et canadiennes des rampes en verre, le point de départ le plus pratique est une révision du code propre au projet avant de prescrire du matériel. Le code applicable est déterminé par la juridiction, le type d’occupation, l’élévation de la surface protégée et le support structurel.

À partir de là, la spécification du verre suit le calcul des charges. Un panneau en verre trempé de 1/2 pouce dans un canal de base en aluminium bien conçu répond à la grande majorité des applications résidentielles de terrasses et de balcons dans les deux pays. Pour les projets commerciaux, les escaliers à fort achalandage et les clôtures de piscine, le verre feuilleté avec un système testé et documenté constitue le choix le plus justifiable selon l’IBC et le CNB.

Les fabricants de matériel qui fournissent des documents d’ingénierie estampillés offrent aux entrepreneurs et aux inspecteurs du bâtiment un dossier clair prouvant que le système a été testé. Les documents d’ingénierie mis à disposition par Glass Railing Store couvrent les essais de charge, les certifications de systèmes et les spécifications d’installation qui soutiennent les demandes de permis dans les deux pays.

Les concepteurs qui planifient des projets sur les deux marchés devraient également consulter la page de référence sur les  codes du bâtiment pour les rampes en verre afin d’obtenir des conseils propres à chaque juridiction, qui regroupe les exigences clés des États-Unis et des provinces canadiennes dans un format conçu pour les professionnels.

Prêt à prescrire en toute confiance ?

Qu’il s’agisse d’une terrasse résidentielle au Texas, d’un balcon d’immeuble résidentiel à Toronto, d’un escalier commercial ou d’une clôture de piscine, le bon système de rampe en verre commence par les bonnes informations. Consultez les ressources techniques, soumettez des mesures pour obtenir un devis personnalisé et obtenez des conseils d’experts pour une installation conforme au code.

L’équipe de Glass Railing Store est disponible pour vous aider à associer l’épaisseur de verre, le matériel et la documentation d’ingénierie appropriés au code applicable pour tout projet nord-américain.

FAQ

1. Quelle est la principale différence entre l’IBC et le CNB pour les rampes en verre ?

L’IBC (Code international du bâtiment) régit la construction commerciale aux États-Unis, tandis que le CNB (Code national du bâtiment du Canada) régit les projets canadiens. La différence pratique la plus importante est l’exigence de charge concentrée horizontale. Le CNB stipule environ 1,5 kN (~337 lb), contre 200 lb (0,89 kN) pour l’IBC. Cette charge plus élevée affecte le dimensionnement des montants, le choix du canal de base et l’ingénierie des raccordements structurels. Les normes de hauteur des rampes sont étroitement alignées à environ 42 pouces pour la plupart des applications commerciales et résidentielles à grande hauteur dans les deux pays.

2. Un système de rampe en verre conçu selon le code américain convient-il au Canada ?

Pas automatiquement. Un système conçu selon les minimums de l’IBC pourrait ne pas répondre aux exigences de charge du CNB, en particulier à la charge concentrée horizontale plus élevée. La spécification du verre peut être identique, mais le matériel, les canaux de base et les raccordements structurels doivent être réévalués par rapport aux exigences du CNB. Vérifiez toujours auprès d’un ingénieur agréé connaissant le code provincial canadien applicable avant d’installer au nord de la frontière un système spécifié aux États-Unis.

3. Le verre trempé ou le verre feuilleté est-il requis pour les rampes en verre ?

Les deux sont acceptés selon l’IBC et le CNB, à condition qu’ils répondent à la norme de vitrage de sécurité applicable (ANSI Z97.1 ou CPSC 16 CFR 1201 aux États-Unis ; CAN/CGSB-12.1 ou CAN/CGSB-12.11 au Canada). Le verre feuilleté est généralement préféré pour les systèmes sans cadre et les clôtures de piscine parce que son intercalaire retient les fragments brisés, maintenant ainsi une barrière physique après la rupture. Le verre trempé est nettement plus résistant avant la rupture, mais se brise complètement lorsqu’il cède. Pour les applications à haut risque ou à forte fréquentation, le verre feuilleté est le choix le plus conservateur et le plus fréquemment prescrit.

4. Quelle est l’épaisseur minimale du verre pour une rampe de terrasse résidentielle ?

Pour un système de rampe en verre avec cadre, le verre entièrement trempé de 3/8 de pouce (10 mm) constitue le minimum courant selon les codes américain et canadien. Pour les systèmes sans cadre ou semi-sans cadre où le verre supporte une plus grande partie de la charge structurelle, 1/2 pouce (12 mm) est le minimum pratique typique, tandis que 5/8 de pouce (15 mm) est requis pour des portées plus larges ou des applications à charges plus élevées. L’épaisseur appropriée pour toute installation spécifique dépend de la portée entre les supports, des exigences de charge du code applicable et de l’ingénierie du raccordement de base.

5. L’IBC s’applique-t-il uniformément à tous les États-Unis ?

Non. Chaque État américain adopte l’IBC de manière indépendante et peut le modifier avant adoption. Certains États suivent des cycles d’édition différents, et beaucoup apportent des modifications locales qui touchent à des dispositions spécifiques, notamment le vitrage, les exigences de charge et la hauteur des rampes. La Californie, la Floride et l’État de New York sont des exemples notables d’États ayant apporté d’importantes modifications locales. Vérifiez toujours la version adoptée et les éventuelles modifications locales auprès de l’autorité compétente (AHJ) avant de finaliser une spécification.

6. Les codes du bâtiment provinciaux canadiens diffèrent-ils du CNB ?

Oui, et considérablement dans certains cas. Chaque province adopte le CNB avec son propre ensemble de modifications. La Colombie-Britannique, l’Ontario, l’Alberta et le Québec publient chacune leur propre code provincial qui fait référence au CNB, mais qui comprend des modifications. Le code de la Colombie-Britannique, par exemple, comporte des dispositions spécifiques en matière de conception parasismique qui influent sur les connexions structurelles dans l’ensemble du bâtiment, y compris les poteaux de rampes. Tout projet au Canada nécessite une consultation du CNB et du code provincial applicable.

7. Quels documents sont nécessaires pour l’installation d’une rampe en verre faisant l’objet d’un permis ?

La plupart des juridictions exigent une spécification de produit démontrant que le verre est conforme à la norme applicable en matière de vitrage de sécurité, ainsi que des documents d’ingénierie démontrant que le système assemblé, comprenant le verre, le rail de base ou les entretoises, les poteaux et les connexions structurelles, respecte les exigences de charge du code applicable. Pour les projets commerciaux et de nombreux permis résidentiels, des plans visés par un ingénieur agréé ou des rapports d’essais de charge réalisés par un tiers sont exigés. Glass Railing Store fournit des documents d’ingénierie à l’appui des demandes de permis aux États-Unis et au Canada.
